高速先天生员-- 黄刚
关于模拟电路没学好的工程师来说 ，电阻只知道用来端接 ；电感只知道用来隔离 ；至于电容嘛 ，预计你们只知道滤波 ，更不必说它们的组合爆发的作用了。不信？预计以下这个电容的用法 ，你也只能说滤波了吧……
上周我们雷工 ，哦不是 ，是我们姜工的文章向各人先容了DDR的时钟内里并联电容的用处 ，让各人惊讶的发明了原来电容也可以用来端接 ，可能已经让一大把粉丝获得了一波知识的源泉。那么本期高速先生还继续玩这个DDR的时钟 ，去深挖它尚有什么槽点。

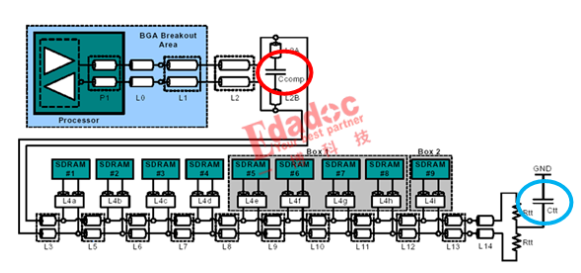

我们先把上周所讲到的这个DDR时钟的拓扑再一次拉出来 ，没错！就是下面这个图啦。其中上周让雷工尴尬不已的这个电容就是下面红色圈圈的那位了。把电容并联到差分对间 ，能够很好的对发送的信号举行端接 ，目的是使得电容的电抗值和传输线靠近 ，从而起到源端端接的效果 ，减小时钟的反射。
恩 ，这个是上篇文章的英华哈。那么我们这期的文章继续研究这个拓扑 ，各人有没有发明上面的拓扑着实不止一个电容 ，看看上图蓝色圈圈的位置 ，着实尚有一个电容哦！它一样平常是放在最后两个端接电阻之间 ，然后下拉到地（也可以上拉到DDR电源）。这个电容究竟有什么用呢？凭证高速先生对你们的熟悉 ，都接到地了 ，一定又是用来滤波啦？

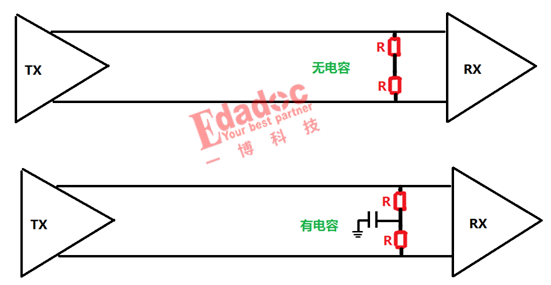

高速先生对此也研究了一番 ，我们用一个简朴的点对点的时钟拓扑举行验证哈。

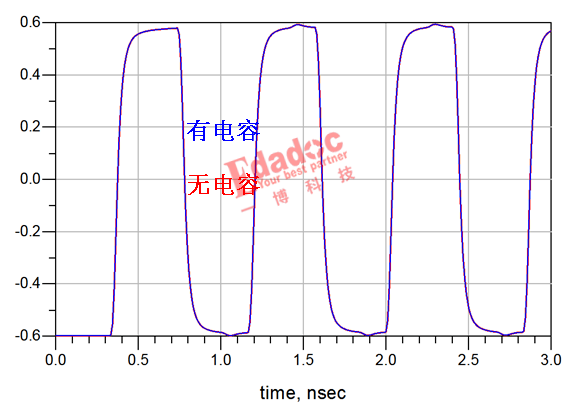

若是这对差分线是理想的走线 ，所谓理想就是差分线的P和N长度一致 ，阻抗相同 ，完全对称的情形下。有无电容的效果是下面这样的。
是的 ，若是我们的PCB加工出来就像原理图设计一样是理想的情形 ，那这个电容简直起不了什么作用。可是我们PCB最精彩的地方就在于它的设计和加工的误差哈。我们知道 ，关于一对差分线来说 ，对间P和N的对称性是最为主要的事情 ，不然的话它们就是爆发共模的噪声� ；旧侠此� ，只要破损了差分线理想状态 ，这对差分线都会或多或少爆发共模的噪声。那么我们在有共模噪声的情形下再去举行比照验证 ，效果就会变得纷歧样了。

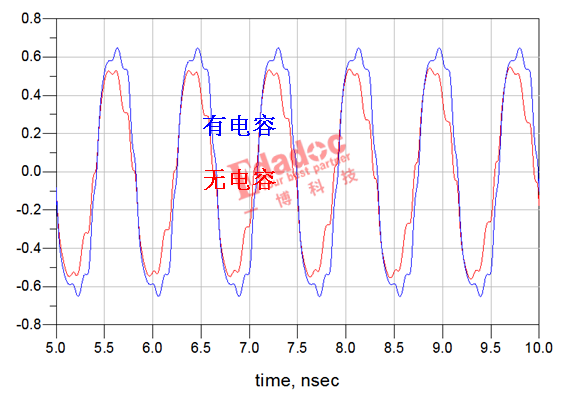

可以看到 ，没有了这个电容之后 ，吸收端的波形变得扭曲 ，甚至是爆发了非枯燥的效果。那么各人也许会问了 ，那你们怎么知道是不是共模噪声的影响呢？怎么看呢？

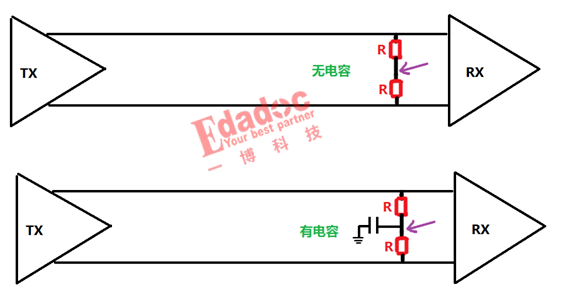

我们可以看下图紫色箭头位置的波形 ，也就是它们爆发的共模噪声的位置了。

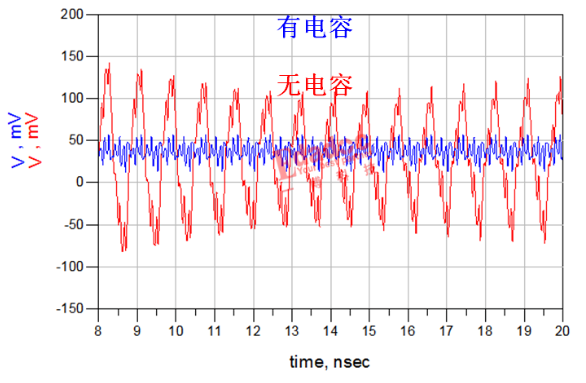

我们可以看到 ，当差分线有共模噪声的时间 ，这个电容着实可以为我们抑制很大部分的噪声 ，因此能最大限度的还原吸收端信号的完整性。
虽然若是旁边的走线离这对时钟很近的话 ，有了这个电容 ，自然也能使得共模噪声串扰到旁边走线的能量削弱啦 ，也就是起到减小串扰的效果。
